Cavo a fibre ottiche corazzato all'aperto

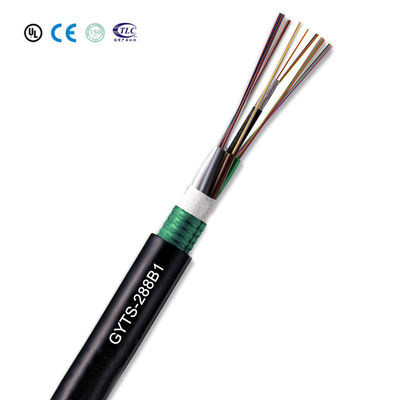

Cavo in fibra ottica armato per esterni G655 GYTS con tubo sciolto intrecciato ITU G652D e G657A per prestazioni elevate

Tutte le categorie

Cavo a fibre ottiche corazzato all'aperto

Fibra blindata per interni e esterni

cavo in fibra ottica per esterni

cavo in fibra ottica per interni

Scatola terminale in fibra ottica

Cavo in fibra ottica armato per esterni G655 GYTS con tubo sciolto intrecciato ITU G652D e G657A per prestazioni elevate

Marchio:	HX
Numero di modello:	HX-GL2
MOQ:	1

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Guangdong, Cina

Certificazione:

CE/ROHS/ISO9001

Numero di conduttori:

Colore del cavo:

Materiale della giacca:

Giacca PE

Struttura del cavo:

Tubo multi-loose

Opzioni in fibra:

Itu G652D, G657A, Om1, Om2, Om3, Om4

Membro della forza:

Plastico rinforzato con filo di acciaio centrale o fibra di vetro (FRP)

Attenuazione @1310nm:

≤0,36 dB/km (G.652), ≤0,40 dB/km (G.655)

Attenuazione @1550nm:

≤0,22 dB/km (G.652), ≤0,23 dB/km (G.655)

Larghezza di banda @850nm:

≥500 MHz*km (50/125 μm), ≥200 MHz*km (62,5/125 μm)

Larghezza di banda @ 1300 nm:

≥1000 MHz*km (50/125 μm), ≥600 MHz*km (62,5/125 μm)

Apertura numerica:

0,200±0,015NA (50/125 μm), 0,275±0,015NA (62,5/125 μm)

Lunghezza d'onda di taglio:

≤1260 nm (G.652), ≤1450 nm (G.655)

Diametro del cavo:

Da 9,2 mm a 16,5 mm (varia in base al numero di fibre)

Forza di trazione permissibile:

600/1500 N (lungo termine/breve termine)

Raggio di curvatura:

10D/20D (statico/dinamico)

Temperatura di conservazione:

Da -40°C a +70°C

Evidenziare:

G655 Cavo blindato in fibra ottica per esterni

ITU G652D GYTS Cavo blindato in fibra ottica

G657A Cavo blindato in fibra ottica

Descrizione del prodotto

Cavo armato esterno di vendita calda con cavo in fibra ottica G655 GYTS con tubo sciolto incagliato

Specifiche tecniche

	G.652	G.655	50/125 μm	62,5/125 μm
Attenuazione (+20°C)
@850nm			≤3,0 dB/km	≤3,3 dB/km
@1300nm			≤1,0 dB/km	≤1,0 dB/km
@1310nm	≤0,36 dB/km	≤0,40 dB/km
@1550nm	≤0,22 dB/km	≤0,23 dB/km
Larghezza di banda (livello A)	@850nm		≥500 MHz*km	≥200 MHz*km
@1300nm			≥1000 MHz*km	≥600 MHz*km
Apertura numerica			0,200±0,015NA	0,275±0,015NA
Lunghezza d'onda di taglio del cavo in fibra ottica		≤1260 nm	≤1450 nm
Applicabile: conduttura, sovraccarico

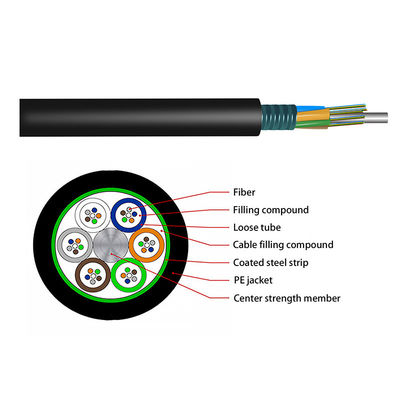

Configurazione del cavo in fibra ottica

Numero di fibre	Numero di involucri	Numero di corde di riempimento	Diametro del cavo in fibra ottica (mm)
2~6	1	4	9.2
8~12	2	3	9.2
14~18	3	2	9.2
20~24	4	1	9.2
26~30	5	0	9.2
32~36	6	0	9.7
38~48	4	1	10.5
50~60	5	0	10.5
62~72	6	0	11.5
74~84	7	1	13.2
86~96	8	0	13.2
98~108	9	1	14.6
110~120	10	0	14.6
122~132	11	1	16.5
134~144	12	0	16.5
146~216	13-18	5-0	16.5
288	24	0	16.5

Proprietà meccaniche

Peso del cavo in fibra ottica (kg/km)	Forza di trazione ammissibile a lungo termine/breve termine (N)	Pressione piatta ammissibile a lungo termine/breve termine (N/100 mm)	Raggio di curvatura statico/dinamico (mm)
80	600/1500	300/1000	10D/20D
97	1000/3000

Temperatura di conservazione e utilizzo: da -40°C a +70°C. (I parametri sopra indicati sono solo di riferimento)

Caratteristiche del prodotto

La giacca in acciaio offre elevata tensione e resistenza allo schiacciamento
Il gel speciale nel tubo offre una protezione fondamentale per le fibre

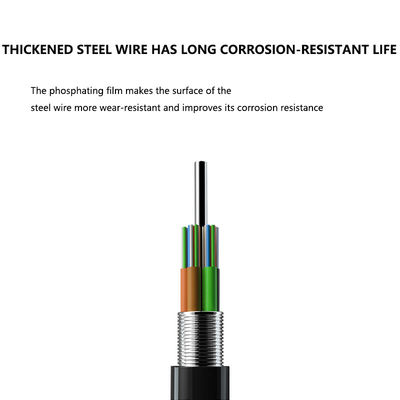

Con elemento centrale di rinforzo in acciaio

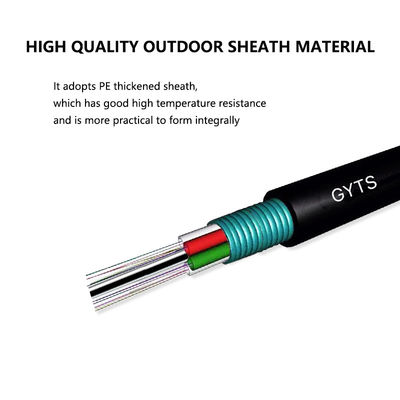

La guaina in PE previene i danni UV (è possibile aggiungere materiale resistente ai raggi UV)
Eccellenti prestazioni alle alte e basse temperature
Proprietà antietà

Applicazioni

Installazioni in condotto/interrate
Collegamento di apparecchiature di comunicazione
Sistemi di cablaggio multi-core nei data center

Conformità agli standard

GYTS è conforme agli standard YD/T901-2009 e IEC 60794-1

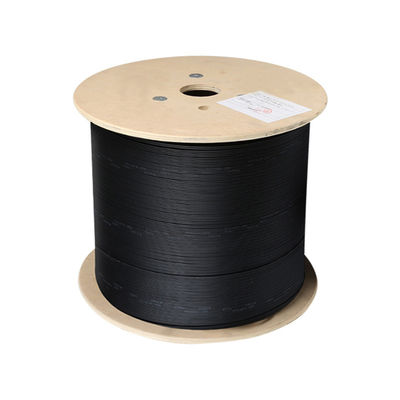

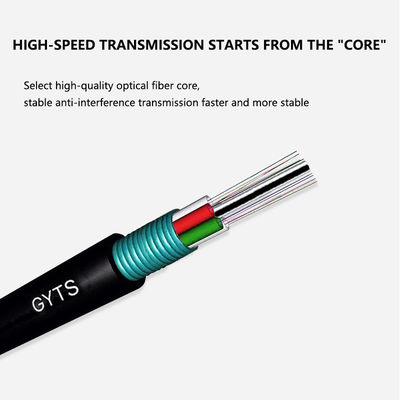

Immagini del prodotto

Contattaci per la personalizzazione

Domande frequenti

1. Sei tu il vero produttore?

SÌ. Siamo il vero produttore con più di 20 anni di storia, benvenuti a farci visita!

2. Qual è la quantità minima?

1KM. Supportiamo nuovi progetti dei nostri clienti, è disponibile un ordine di prova.

3. Posso ottenere un campione?

Sì, forniamo campioni GRATUITI e devi solo pagare il trasporto espresso.

4. Potete personalizzare il prodotto?

Sì, possiamo personalizzare in base alle vostre esigenze (logo, confezione, stampa e così via).

5. Quanto tempo ci vorrà per la consegna?

La nostra consueta data di consegna richiede dai 15 ai 20 giorni.

6. Possiamo fidarci di te?

Abbiamo fondato la fabbrica con 18 anni di storia, prodotti esportati in oltre 25 paesi.

7. Che ne dici del tuo prezzo?

Allo stesso prezzo, la nostra qualità è migliore; alla stessa qualità, il nostro prezzo è più favorevole.

8. E per quanto riguarda il pagamento?

L/C, T/T, Western Union e Paypal sono accettabili.

9. Quale modalità di trasporto supportate?

Trasporto marittimo, trasporto aereo, Express, ecc.
